En este instructivo le enseñaremos a cómo construir un purificador de agua casero para que lo utilice en sus propios pasatiempos o negocios personales, como lo es la recolección de agua de lluvia, la hidroponía, la acuicultura, mantenimiento de acuarios e incluso tratamiento industrial de aguas pluviales.

Este sistema que desarrollaremos estará compuesto por un tanque clarificador, un tanque de filtración y un tanque de medios activos. Según su aplicación y los contaminantes de interés a eliminar, cada tanque puede ser independiente, combinarse con otros tanques o incluirse en el tren de tratamiento de agua casero completo que se detallará aquí.

Usos de este purificador de agua casero

Este sistema de purificación de agua combina algunos dispositivos para filtración o adsorción en varias aplicaciones diferentes de tratamiento de agua, como lo son:

  • Tratamiento de aguas pluviales
  • Filtración de estanque
  • Filtración de acuario grande
  • Hidroponía y acuaponía
  • Acuicultura
  • Colecta de agua de lluvia
  • Piscina natural

Materiales y herramientas para el purificador de agua casero

Para construir cada tanque del purificador de agua casero se separarán los materiales, las herramientas necesarias serán más o menos las mismas para cada uno de los casos. Esto es lo que necesitará:

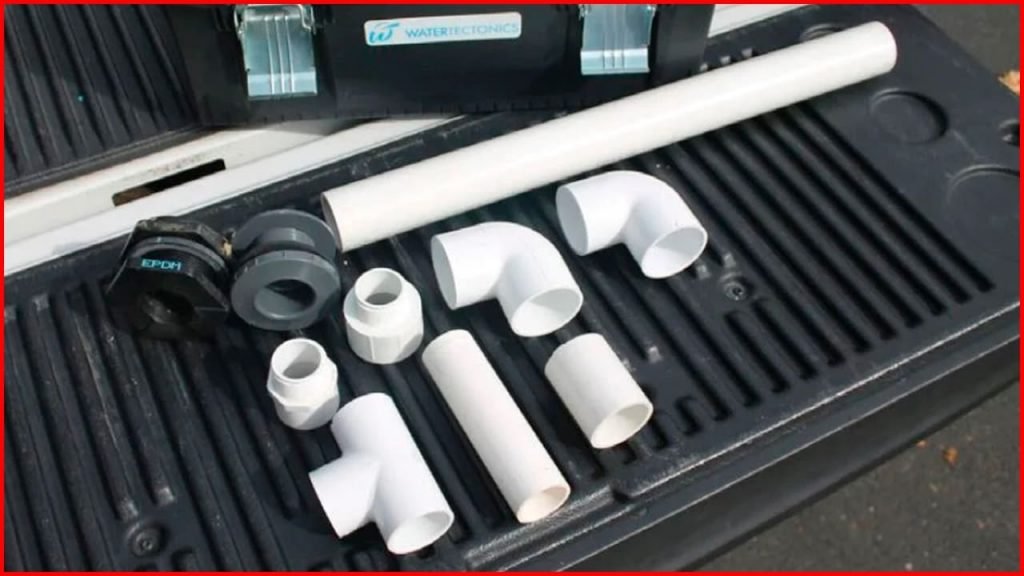

Materiales para el tanque clarificador

  • Un tanque tambor plástico de 200 litros
  • Un acople de tanque de mamparo PVC de 3,8 cm (1,5”)
  • Un adaptador de PVC de 3,8 cm x 5 cm (MPT x deslizamiento)
  • Un brida corta de PVC de 5 cm (8 cm de largo)
  • Un caño de bajada de PVC de 5 cm (71 cm de largo)
  • Dos codos de PVC de 5 cm (2″) de 90°
  • Una T de PVC de 3,8 cm
  • Un tubo de PVC de 3,8 cm (15 cm de largo)
  • Un adaptador de PVC de 3,8 cm (MPT x deslizamiento)

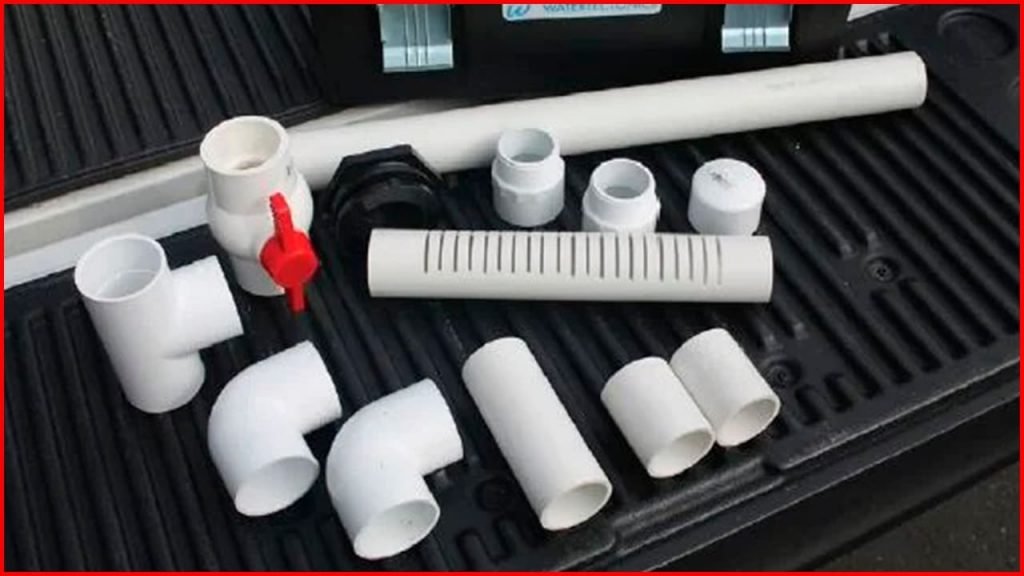

Para el tanque de filtración

  • Un tanque tambor plástico de 200 litros
  • Un acople de tanque de mamparo PVC de 5 cm (2”)
  • Dos adaptadores de PVC de 5 cm (MPT x deslizamiento)
  • Un desagüe subterráneo perforado de PVC de 5 cm (35 cm de largo): Puede hacerlo taladrando previamente agujeros de medio centímetro o corte ranuras con una sierra
  • Una tapa de PVC de 5 cm (2”)
  • Un niple de PVC de 5 cm (90 cm de largo)
  • Dos bridas cortas de PVC de 5 cm (7,5 cm de largo)
  • Un brida corta de PVC de 5 cm (15 cm de largo)
  • Una T de PVC de 5 cm (2”)
  • Dos codos de PVC de 2″ de 90°
  • Una válvula de PVC de 5 cm (2”)
  • Cuatro telas barrera contra malezas de 60 cm x 60 cm de sección (se usarán para separar las capas de filtro inorgánico)
  • 4 bolsas de piedra pometina
  • 4 bolsas de grava
  • 6 bolsas de filtro de arena para piscinas

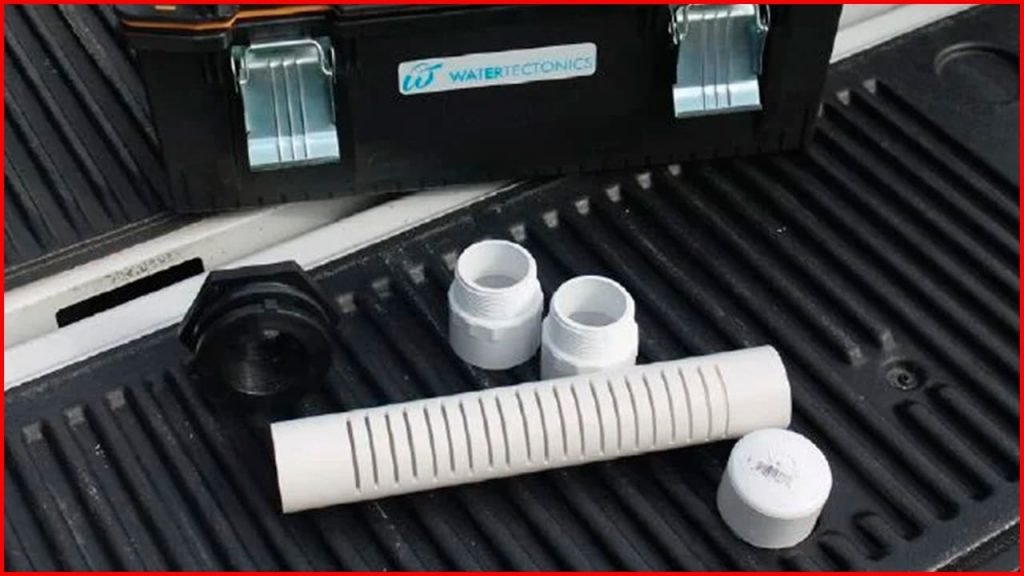

Para el tanque de medios activos

  • Un tanque tambor plástico de 200 litros
  • Un acople de tanque de mamparo PVC de 5 cm (2”)
  • Un adaptador de PVC de 5 cm (MPT x deslizamiento)
  • Un desagüe subterráneo perforado de PVC de 5 cm (35 cm de largo): Puede hacerlo taladrando previamente agujeros de medio centímetro o corte ranuras con una sierra
  • Una tapa de PVC de 5 cm
  • Cuatro telas barrera contra malezas de 60 cm x 60 cm de sección (se usarán para separar las capas de filtro inorgánico)
  • 4 bolsas de piedra pometina
  • 2 bolsas de grava
  • 2 bolsas de filtro de arena para piscinas
  • 10 bolsas de zeolita

Herramientas

Si necesitas algunas de estas herramientas, haz clic en sus nombres para explorar sus mejores ofertas (o de productos similares) en Amazon:

Participamos en el Programa de Asociados de Amazon Services LLC, un programa de publicidad de afiliados diseñado para proporcionarnos un medio para ganar tarifas al vincularnos a Amazon.com y sitios afiliados.

Taladro y brocas helicoidalesSet de Brocas corona
Sierra circularPapel de lija
Imprimación para PVCCemento para PVC

1° Paso: Construir el tanque clarificador

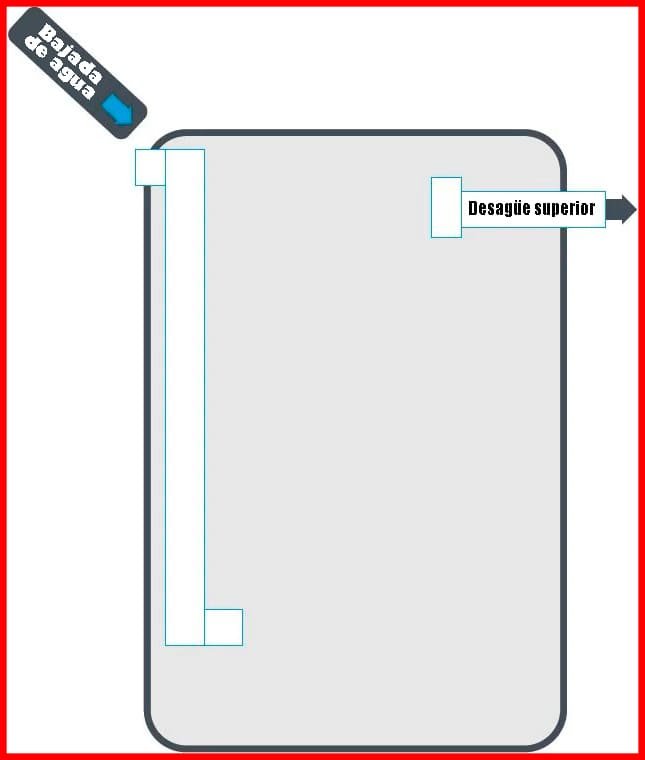

Tanque clarificador esquema

El tanque clarificador es un separador hidrodinámico utilizado para el pretratamiento del agua en varias aplicaciones diferentes.

  • Contaminantes objetivo a eliminar: Sólidos suspendidos totales
  • Flujo estimado a purificar: 100 litros por minuto
  • Función: Separar sólidos a granel que se hunden o flotan. Se necesitan aproximadamente 2 minutos de retención para sedimentar sólidos a granel.
  • Costo estimado del proyecto: $ 45 (USD)

Preparación del tanque clarificador

Nota: Imágenes de mayor resolución en el PDF gratis al final del artículo
  1. Taladrar los orificios para el tubo de llenado y de desagüe, aproximadamente a ocho centímetros de la parte superior del cilindro invertido. Hacer un orificio también en la parte superior del tanque para que reciba el agua pluvial del bajante, desviador o bomba, y para permitir el acceso a la plomería interna.
  2. Instalar los mamparos para el tubo de llenado y de drenaje.
  3. Instalar luego los adaptadores internos en los accesorios de mamparo.
  4. Instalar los conjuntos de tubo de llenado y de drenaje, la plomería de relleno según lo desee desde la fuente y la plomería de drenaje como desee para llegar al siguiente paso de tratamiento o ubicación de descarga.
  5. Según el diseño y la aplicación, la elevación del tanque clarificador permitirá el flujo de agua por gravedad. Tres bloques de hormigón forman una plataforma segura y estable.

2° Paso: Construir el tanque de filtración

Tanque de filtración esquema

Este tanque es un filtro lento de arena que se utiliza en varias aplicaciones diferentes de tratamiento de agua y por lo general se lo combina en conjunción con el anterior.

  • Contaminantes objetivo a eliminar: Sólidos suspendidos totales
  • Flujo estimado a purificar: 100 litros por minuto
  • Función: Filtrar los sólidos en suspensión
  • Costo estimado del proyecto: $ 130 (USD)

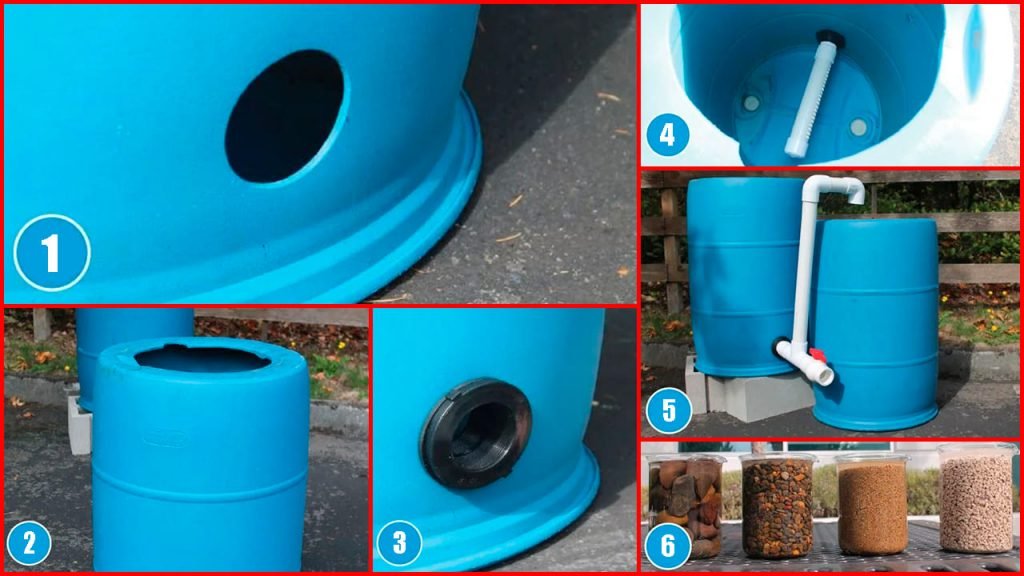

Preparación del tanque de filtración

Nota: Imágenes de mayor resolución en el PDF gratis al final del artículo
  1. Taladrar un orificio para el mamparo del desagüe inferior, de aproximadamente a ocho centímetros de la parte inferior del cilindro invertido.
  2. Hacer un orificio en la parte superior del tanque para recibir el agua pluvial del bajante, desviador o bomba, y para permitir el acceso a la plomería interna.
  3. Instalar el mamparo para el desagüe inferior.
  4. Conectar el adaptador interno al accesorio de mamparo inferior y, a continuación, instalar el ensamblaje de desagüe. Luego, instalar la plomería de relleno según lo desee desde la fuente y la plomería de drenaje como desee para llegar al siguiente paso de tratamiento o ubicación de descarga.
  5. Según el diseño y la aplicación, la elevación del tanque de filtración permitirá el flujo de agua por gravedad. Tres bloques de hormigón forman una plataforma segura y estable.
  6. Rellenar el tanque con las capas de filtros inorgánicos, separando cada tipo con una sección de tela barrera contra malezas. De abajo para arriba, rellene con: 4 bolsas de pometina para facilitación de drenaje (capa de 25 cm), 4 bolsas de grava para conseguir la separación de sólidos de hasta 300 micrones (2 capas de 12,5 cm) y 6 bolsas de filtro de arena para piscinas para separación de sólidos de hasta 30 micrones (capa de 38 cm).

3° Paso: Construir el tanque de medios activos

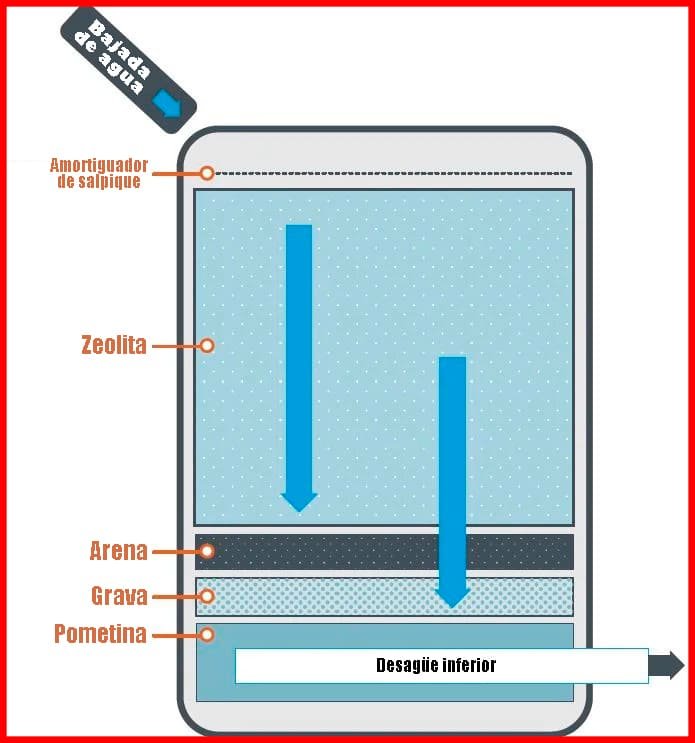

tanque de lodos activados esquema

Este tanque es un filtro de arena lento modificado para filtración y adsorción activa de metales pesados ​​y nutrientes biológicos.

  • Contaminantes objetivo a eliminar: Sólidos suspendidos totales como Metales Pesados ​​(Zn, Cu, Al, Fe) y Nutrientes biológicos (DQO, DBO, Amoníaco)
  • Flujo estimado a purificar: 100 litros por minuto
  • Función: Adsorber activamente metales pesados ​​y nutrientes biológicos
  • Costo estimado del proyecto: $240 (USD)

Preparación del tanque de medios activos

Nota: Imágenes de mayor resolución en el PDF gratis al final del artículo
  1. Taladrar un orificio para el mamparo del desagüe inferior, aproximadamente a ocho centímetros de la parte inferior del cilindro invertido.
  2. Hacer un orificio en la parte superior del tanque para recibir el agua pluvial del bajante, desviador o bomba, y para permitir el acceso a la plomería interna.
  3. Instalar el mamparo para el desagüe inferior. Conectar el adaptador interno al accesorio de mamparo.
  4. Instalar el ensamblaje del desagüe inferior, la plomería de relleno según lo desee desde la fuente y la plomería de drenaje como desee para llegar al siguiente paso de tratamiento o ubicación de descarga.
  5. Según el diseño y la aplicación, la elevación del tanque de medios activos permitirá el flujo de agua por gravedad. Tres bloques de hormigón forman una plataforma segura y estable.
  6. Rellenar el tanque con las capas de filtros inorgánicos, separando cada tipo con una sección de tela barrera contra malezas. De abajo para arriba, rellene con: 4 bolsas de pometina para facilitación de drenaje (capa de 25 cm), 2 bolsas de grava para conseguir la separación de sólidos de hasta 300 micrones (capa de 12,5 cm), 2 bolsas de filtro de arena para piscinas para separación de sólidos de hasta 30 micrones (capa de 12,5 cm) y 10 bolsas de zeolita para adsorción de metales y nutrientes (capa de 63 cm).

4° Paso: Ensamblar todo el purificador de agua casero

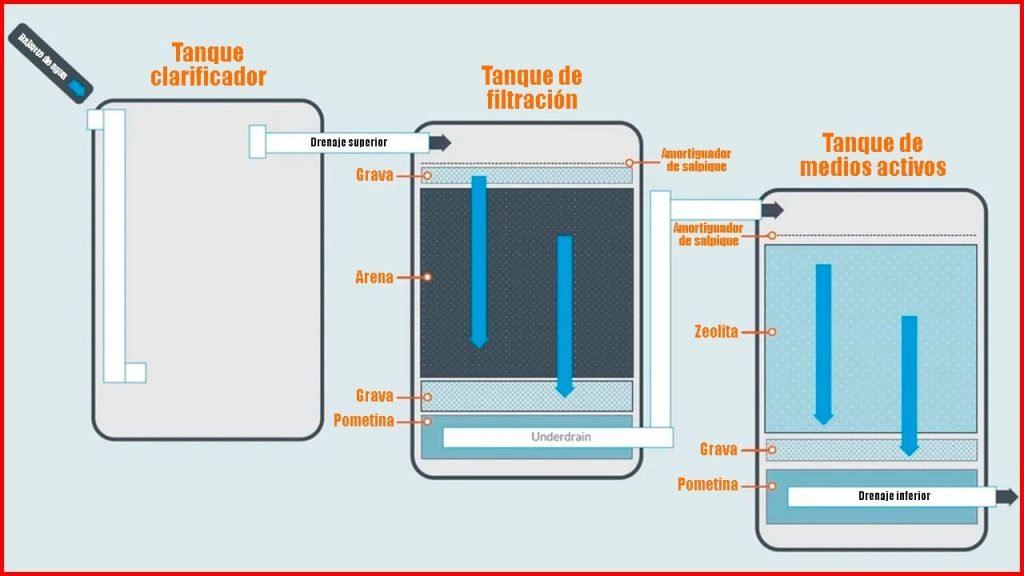

Purificador de agua casero esquema

Según su aplicación y los contaminantes de interés a eliminar, cada tanque puede ser independiente, combinarse con otros tanques o incluirse los tres en el tren de tratamiento completo que se detalló aquí.

Tenga en cuenta que, para algunas aplicaciones, la combinación de sistemas de purificación de agua grandes y pequeños puede funcionar bien para aislar los medios activos en un contenedor separado para cambiar o recargar más fácilmente.

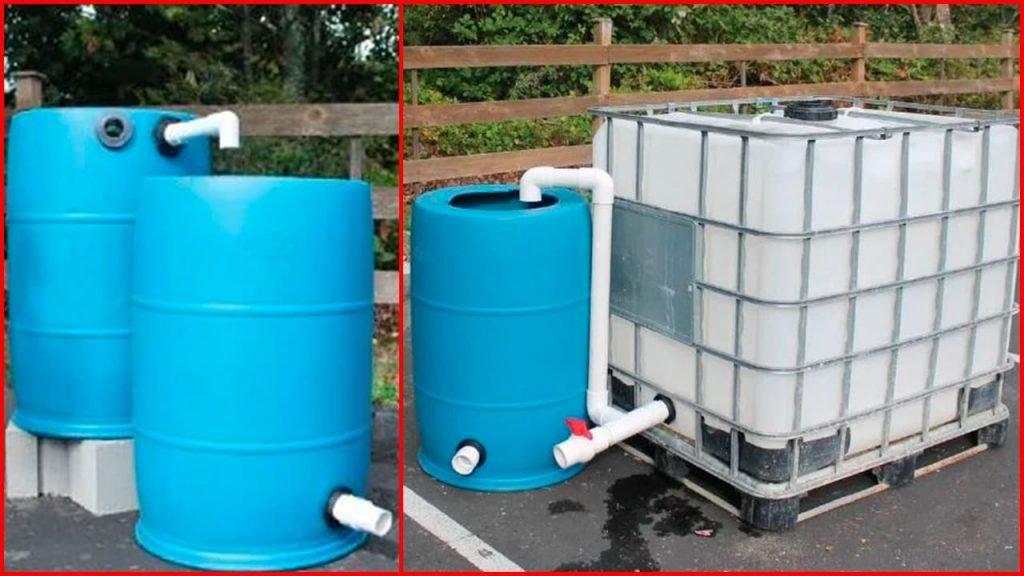

5° Paso: Expansión a un tanque IBC (opcional)

Nota: Imágenes de mayor resolución en el PDF gratis al final del artículo

En caso de que necesite aumentar el caudal de agua en la aplicación en la que trabaja, puede reemplazar los tanques tambor de 200 litros por tanques IBC de mayor capacidad, manteniendo las mismas configuraciones de cañerías. Solamente deberá modificar las cantidades de filtros inorgánicos que deberá colocar en estos. Para tanques IBC de 1000 litros necesitará estas medidas:

Tanque de filtración

Rellenar el tanque con las capas de filtros inorgánicos, separando cada tipo con una sección de tela barrera contra malezas:

  • 16 bolsas de pometina para facilitación de drenaje (capa de 20 cm)
  • 20 bolsas de grava para separación de sólidos de hasta 300 micrones (2 capas de 12,5 cm)
  • 48 bolsas de filtro de arena para piscinas para la separación de sólidos hasta 30 micrones (capa de 61 cm)

Tanque de medios activos

Rellenar el tanque con las capas de filtros inorgánicos, separando cada tipo con una sección de tela barrera contra malezas:

  • 16 bolsas de pometina para facilitación de drenaje (capa de 20 cm)
  • 20 bolsas de grava para separación de sólidos de hasta 300 micrones (2 capas de 12,5 cm)
  • 24 bolsas de filtro de arena para piscinas para la separación de sólidos hasta 30 micrones (capa de 30,5 cm)
  • 24 bolsas de zeolita para adsorción de metales y nutrientes (capa de 63,5 cm)

Esperamos que haya disfrutado de este proyecto. Para conocer más inventos caseros ecológicos no dude en volver a visitarnos.

Descargar PDF gratis: Cómo hacer un purificador de agua casero paso a paso

como hacer un purificador de agua casero pdf
Formato:PDF
Peso:1,05 Mb
Páginas:10
Descargar:Aquí 📁
Nota: Este artículo es una versión traducida y modificada de otro, puedes ver el original aquí.
